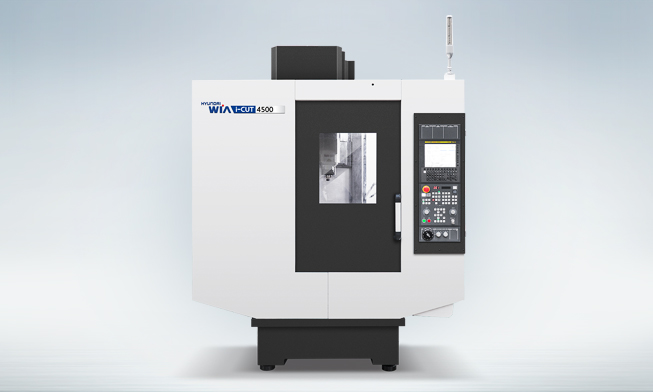

i-CUT 4500
特点
| 直连主轴 | 线轨 |
 |  |
| H | XYZ |
机型变化
| 3750 |
 |
| 类别 | 项目 | 规格 |
| 进给 | X轴行程[mm] | 700 |
| Y轴行程[mm] | 450 | |
| Z轴行程[mm] | 300 480 | |
| 快移速度(X)[m/min] | 56 | |
| 快移速度(Y)[m/min] | 56 | |
| 快移速度(Z)[m/min] | 56 | |
| 工作台 | 工作台承重[kg] | 300 |
| 工作台大小[mm] | 800×450 | |
| 范畴 | 数控品牌 | 发那科 |
| 数控系统 | HYUNDAI WIA FANUC i Series - Smart Plus | |
| 产地 | 韩国 |
铣削主轴 1(H1)
| 主轴名 | 铣削主轴锥度 | 7:24锥度30 | 铣削主轴转速[rpm] | 12000 | 15000 | 24000 | 铣削主轴功率[kW] | 3.7!13 | 5.5!18 | 1.1!3.7 | 铣削主轴扭矩[Nm] | 23.5!82.7 | 17.5!57.3 | 3.5!11.8 | 传动 | 直连主轴 | 直连主轴 | 直连主轴 |
刀库 1
| 刀柄锥度 | 刀库数量[ea] | 21 | 20 24 | 刀具直径[mm] | 80 | 67 | 刀具长度[mm] | 240 | 240 | 刀具重量[kg] | 3 | 3 | 换刀时间(刀对刀)[s] | 1 | 1.1 | 换刀时间(切对切)[s] | 1.8 | 2.5 |
*A: 最大刀具直径（带相邻刀具）*B: 最大刀具直径（不带相邻刀具）, C: 最大刀具直径（单点）
导轨
| 轴 | X | Y | Z |
| 导轨 | 线轨 | 线轨 | 线轨 |
| 数量 | 2 | 2 | 2 |
照片库
不对印刷错误或数据错误负责。实际产品外观可能有所不同。
